تفاصيل المنتج:
شروط الدفع والشحن:
|
| دبابيس: | من النحاس، مطلية بالنيكل أو مطلية بالذهب | شكل الكابل: | شقة ورقيقة |
|---|---|---|---|
| مقاومة العزل: | 5M أوم دقيقة. | الأسلاك: | 26awg ، النحاس النقي |
| اختبارات: | 100٪ اختبار مفتوح وقصير ومخطئ | درجة حرارة العمل: | −25 ℃ ~ +85 ℃ |
| إبراز: | j1939 إلى db9,9 دبوس إلى db9,كابلات db9 rs232,9 pin to db9,db9 rs232 cables |
||

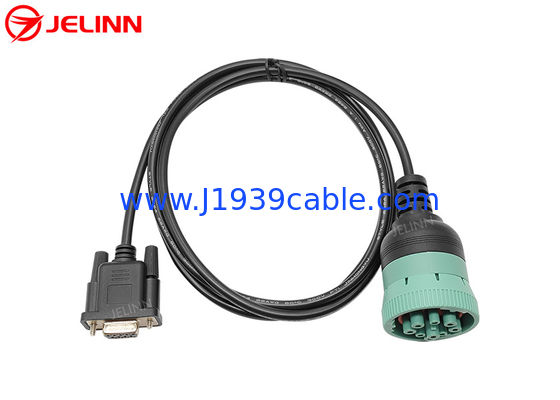

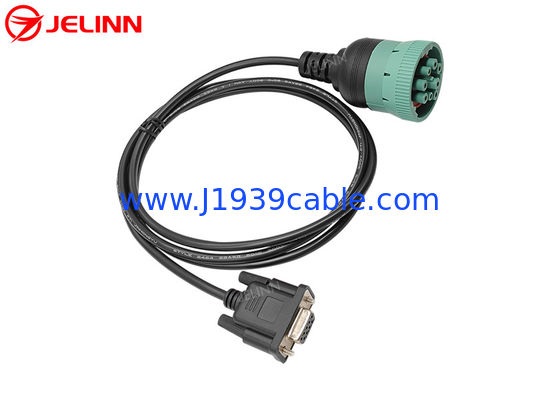

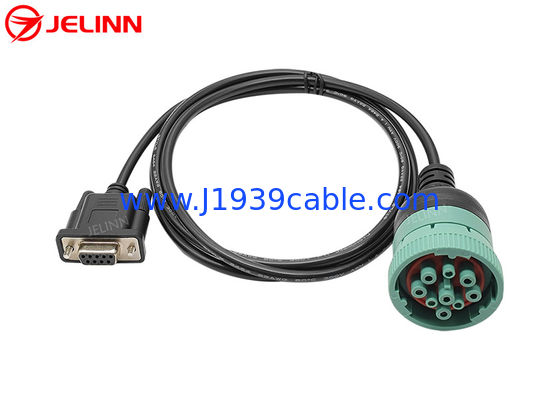

ألمانية النوع 2 جولة J1939 9 دبوس إلى RS232 D-sub DB9 كابل
المواصفات
| سدادات الـ OBD2 الذكرية | المعيار |
| دبوس مشغل OBD2 الذكور | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| مادة سدادة OBD2 الذكرية | PA66 |
| صياغة أكثر من اللازم للشاشة الذكرية OBD2 | تصميم نحيف، زاوية مستقيمة 90 درجة |
| رابط DB9 الذكور | المعيار |
| دبوسات الدبوس الذكور DB9 | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| مادة رابط DB9 الذكور | الحديد المصفوف بالنيكل |
| صياغة إضافية لمكونات DB9 الذكورية | مستقيم |
| مادة الجزء المنسوج بشكل فائق | مادة بي.في.سي |
| شكل الكابل | مسطحة ورقيقة |
| أسلاك | 26AWG، النحاس النقي |
| تعيين البين أو إخراج البين | مخصصة |
| طول الكابل | مخصصة |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -25°C ~ +85°C |
| الاختبار | اختبار مفتوح بنسبة 100 ٪ ، قصير وخطأ الأسلاك |
| فولتاج الاختبار | DC300V 5M ohm/10ms |
| الضمان | سنة واحدة |
لقد صنعنا قالب بلاستيكي لموصلات OBD2 OBDII OBD ومدخلات 24AWG أو 26AWG الأسلاك النحاسية النقية تستخدم لتصنيع هذه الكابلات.يمكننا دائماً صنع الكابلات ذات الاتصال الممتاز والمتانة.
يمكننا أن نصنع أشكال مختلفة للنهايات من أجهزة الاتصال OBD2 OBDII و DB9. If you don’t like the overmolds at the ends of OBD2 OBDII and DB9 connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements، يمكننا ولدينا القدرة على جعل overmold جديدة بالنسبة لك مع رسوم معقولة. علاوة على ذلك، يمكننا حتى أن تجعله مجانا طالما أن كمية الطلب هو 5000 قطعة أو أكثر.
تعيين البين أو إخراج البين
يمكن أن يكون تعيين الدبوس أو الدبوس مثل هذا:
| سدادات الـ OBD2 الذكرية | رابط DB9 الذكور |
| 2 | 2 |
| 4 | 7 |
| 6 | 9 |
| 7 | 1 |
| 10 | 3 |
| 14 | 4 |
| 15 | 5 |
| 16 | 6 |
وبالنسبة لهذا الدبوس هناك 8 دبابيس متصلة، لذا هناك 8 أسلاك من 26AWG في الكابل المسطح.
يمكن تخصيص تعيين الدبوس أو الدبوس خارج حسب احتياجاتك. إذا لم تكن هناك حاجة لمزيد من الدبابيس ليتم توصيلها،نقترح علينا فقط ربط المسامير اللازمة التي تحتاج إليها والسعر يمكن أن يكون أقل لأن المواد الخام وتكلفة العمالة أقل.
التطبيق
هذا الكابل يستخدم لربطأجهزة الاتصالات الإلكترونية، أجهزة M2M، أجهزة IoV (إنترنت المركبات) ، أجهزة إدارة الأسطول، أجهزة تتبع GPS OBD2، أدوات برمجة OBD2 CAN،أدوات ضبط ECU أو أدوات ضبط أداء السيارة إلى منافذ تشخيص OBD2 الإناث ذات 16-Pin للسياراتبعض أجهزة الاتصالات أو إدارة الأسطول لديها منفذ DB9P الإناث. لربط هذه الأنواع من الأجهزة بالمركبات ، هناك حاجة إلى رابط DB9P الذكور على هذا الكابل.
في بعض السيارات ، يتم تغطية منافذ تشخيص OBD2 OBDII الإناث بأغطية.إذا كنت ترغب في توصيل وتثبيت بعض أجهزة OBD2 المعلوماتية أو IoV إلى منفذ OBD2 OBDII تشخيص الإناث في هذه السيارات، هذا الكابل مثالي لهذا التطبيق. الجزء البلاستيكي الذي تم صياغته بشكل مفرط في نهايات الاتصالات الذكرية والإناث OBDII OBD2 16-Pin يجعل الكابل يخرج بزاوية مستقيمة 90 درجة.الـ overmold مع تصميم رقيق والكابل مسطح ورقيقهذه الميزات تجعل من السهل توصيل وتثبيت هذه الأنواع من أجهزة OBD2 التلفزيونية أو أجهزة IoV إلى منافذ تشخيص OBD2 OBDII الإناث في هذه السيارات.
إرسال استفسار
إذا كنت لم تجد أو لا تملك الوقت للبحث عن كابلات OBD2 OBDII، 9-Pin J1939 أو 6-Pin J1708، أو المكيفات أو الموصولات في موقعنا على الانترنت، لا تتردد في إعلامنا ما هو OBD2 OBDII،كابلات J1939 ذات 9 أعواد أو كابلات J1708 ذات 6 أعواد، المكيفات أو الموصلات التي تحتاجهاإرسال استفسار(إذا كان لديك صورة، يرجى إرفاقها في الاستفسار). يمكننا أيضا تخصيص أي كابلات OBD2 OBDII، 9-Pin J1939 أو 6-Pin J1708، محولات أو موصلات بالنسبة لك.
