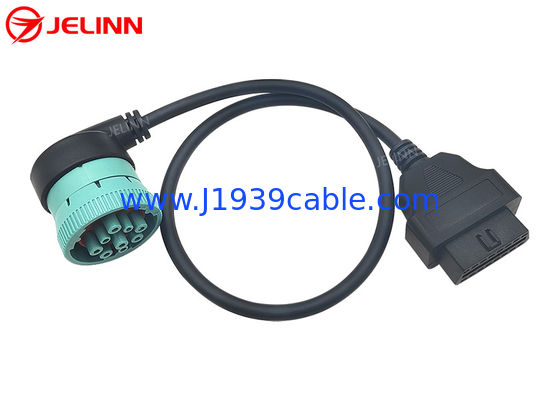

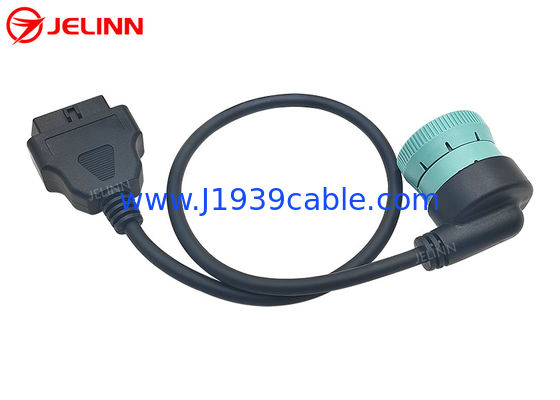

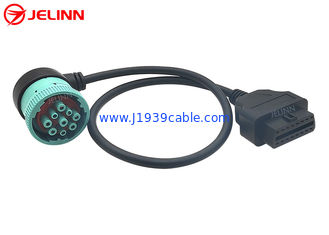

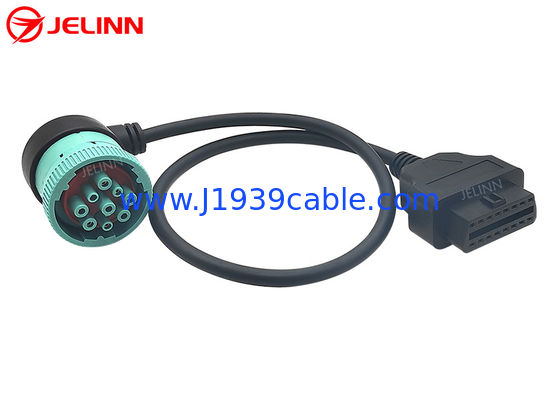

الزاوية اليمنى الخضراء J1939 Deutsch 9-Pin أنثى إلى J1962 OBD2 كبل أنثى 16 دبوس

الزاوية اليمنى الخضراء J1939 Deutsch 9-Pin أنثى إلى J1962 OBD2 كبل أنثى 16 دبوس

Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable
Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable Right Angle Green J1939 Deutsch 9-Pin Female to J1962 OBD2 16 Pin Female Cable

صورة كبيرة :  الزاوية اليمنى الخضراء J1939 Deutsch 9-Pin أنثى إلى J1962 OBD2 كبل أنثى 16 دبوس افضل سعر

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: OEM
إصدار الشهادات: RoHS
رقم الموديل: J1939
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 جهاز كمبيوتر شخصى
الأسعار: Please email us for prices
تفاصيل التغليف: أكياس البولي ايثيلين والكرتون
وقت التسليم: 3-30 أيام عمل
شروط الدفع: t / t ، payoneer ، ويسترن يونيون ، paypal ، l / c
القدرة على العرض: 50.000 pcs لكلّ شهر
مفصلة وصف المنتج
الأسلاك: 20AWG ، نحاس نقي احالة دبوس أو دبوس: حسب الطلب
J1939 قابس أنثى: ما يعادل Deutsch HD16-9-1939S-P080 نوع القابس الأنثوي J1939: النوع 2
لون قابس أنثى J1939: لون أخضر درجة حرارة العمل: −25 ℃ ~ + 85 ℃
تسليط الضوء:

دويتش J1939 إلى كابل OBDII

,

كابل J1939 أنثى إلى OBD2 أنثى

,

دويتش 9 دبوس أنثى إلى كابل أنثى OBD2

الزاوية اليمنى الخضراء J1939 Deutsch 9-Pin أنثى إلى J1962 OBD2 كابل أنثى 16 دبوس



تخصيص



J1939 قابس أنثى ما يعادل Deutsch HD16-9-1939S-P080
نوع القابس الأنثوي J1939 النوع 2
لون قابس أنثى J1939 لون أخضر
الأسلاك 20AWG ، نحاس نقي
مادة قابس J1939 PA66 + الألياف الزجاجية
مادة قابس OBD2 OBDII PA66
احالة دبوس أو دبوس حسب الطلب
طول السلك حسب الطلب
دبابيس أو أطراف نحاس أو مطلي بالنيكل أو مطلي بالذهب
مقاومة التواصل 3 أوم كحد أقصى.
مقاومة العزل 5 ميغا أوم دقيقة.
درجة حرارة العمل −25 ℃ ~ + 85 ℃
اختبارات 100٪ اختبار مفتوح وقصير وسلك خاطئ
اختبار الجهد DC300V 5M أوم / 10 مللي ثانية
ضمان سنة واحدة





J1939دويتش 9 دبوسقابس أنثى أخضر. نهاية المقبس النسائي J1939 هو زاوية قائمة 90 درجة ، والتي يمكن أن تساعد في توفير بعض المساحة عند توصيل وتركيب أجهزة الاتصالات عن بُعد.



J1939 دويتش 9 دبوسالموصل الأنثوي من النوع 2 ، لذا فإن رقمه Pin F بقطر أصغر مثل Pin C و J. Type 2 J1939 دويتش 9 دبوسيمكن أن تكون المقابس الأنثوية متوافقة مع النوع 1 أو النوع 2 J1939 دويتش 9 دبوسالمقابس الذكور.

الزاوية اليمنى الخضراء J1939 Deutsch 9-Pin أنثى إلى J1962 OBD2 كبل أنثى 16 دبوس 0




احالة دبوس أو دبوس

بشكل عام ، سيكون تعيين الدبوس أو الدبوس على هذا النحو (يجب توصيل 4 دبابيس):


OBD2 أنثى الإشارة J1939 أنثى
5 أرضي أ
16 بطارية ب
6 J1939 ، CAN-H ج
14 J1939 ، CAN-L د


بعض الأحيان،يمكن أيضًا أن يكون تعيين الدبوس أو الدبوس مثل هذا (6 دبابيس أن تكون متصلا):


OBD2 أنثى الإشارة J1939 أنثى
5 أرضي أ
16 بطارية ب
6 J1939 ، CAN-H ج
14 J1939 ، CAN-L د
2 J1708-H F
10 J1708-L جي



بعض الأحيان، يمكن أيضًا أن يكون تعيين الدبوس أو الدبوس مثل هذا (6 دبابيس أن تكون متصلا):


OBD2 أنثى الإشارة J1939 أنثى
5 أرضي أ
16 بطارية ب
6 J1939 ، CAN-H ج
14 J1939 ، CAN-L د
12 J1708-H F
13 J1708-L جي




يشتمل الكبل المكون من 6 أسلاك أيضًا على أسلاك لخطوط J1708.إذا لم تكن بحاجة إلى أسلاك J1708 ، فمن الأفضل عدم توصيلها لأن الخطوط المضافة في بعض الأحيان يمكن أن تتداخل مع تشغيل بعض أجهزة تعقب GPS.

يمكن أيضًا تخصيص تعيين الدبوس أو الدبوس وفقًا لاحتياجاتك.



تطبيق

هذا كبل بين موصل J1939 الألماني ذو 9 سنون (جانب جهاز الاختبار - الزملاء في السيارة J1939) وموصل ذو 16 سنًا من طراز OBD2 (جانب السيارة الأنثوي - زملاء مع موصل اختبار OBD2).خطوط البيانات J1939 +/- متصلة بخطوط CAN +/- ، كما تم توصيل خطوط الطاقة والأرض.

التطبيق الشائع هو الاتصال الاتصالات عن بعد أو إدارة الأسطول أو أجهزة النقل بالشاحنات مثلأجهزة تتبع نظام تحديد المواقع العالمي (GPS) للمركبات التجارية الثقيلة التي تحتوي على موصلات ألمانية مستديرة ذات 9 مسامير.يتم توصيل خطوط الطاقة بشكل مناسب لتوفير الطاقة لجهاز التعقب.

سيسمح هذا الكبل أيضًا بأداة فحص OBD2 أو ملف قارئ رمز خطأ(مع البرنامج المناسب) للاتصال بموصل J1939 الدائري.ضع في اعتبارك أن معظم برامج OBD2 والماسحات الضوئية تعتمد على قراءة PIDs ، وهي معلمات فردية.J1939 هو بروتوكول قائم على PGN ، حيث يحتوي كل PGN على معلمات متعددة.يجب أن تكون أداة المسح الضوئي الخاصة بك قادرة على التعامل مع شبكات PGN إذا كانت تعمل مع هذا الكابل.
