تفاصيل المنتج:
شروط الدفع والشحن:
|
| الأسلاك: | 20AWG ، نحاس نقي | تعيين دبوس أو دبوس: | مخصصة |
|---|---|---|---|
| J1939 وعاء الذكور: | ما يعادل Deutsch HD10-9-1939P-P080 | نوع من قابس الذكور J1939: | النوع 2 |
| اختبارات: | 100٪ اختبار مفتوح وقصير ومخطئ | اختبار الجهد: | DC300V 5M أوم / 10 مللي ثانية |
| إبراز: | 9 دبوس إلى OBDII,J1939 ذكر إلى OBD2 ذكر,9 دبوس ألماني J1939 ذكر إلى كابل obd ذكر |
||

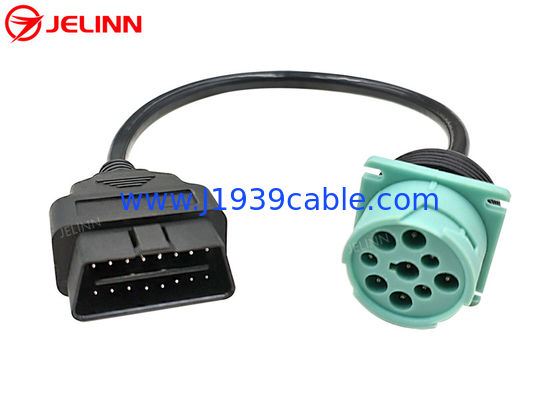

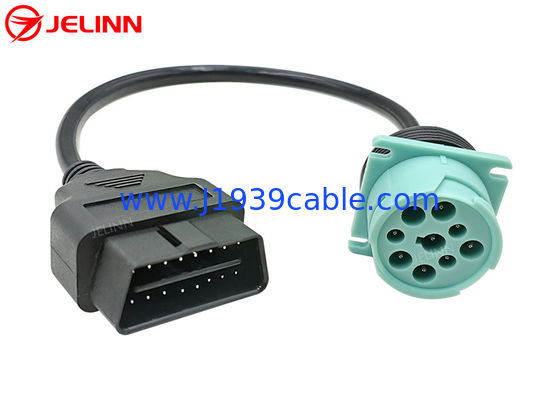

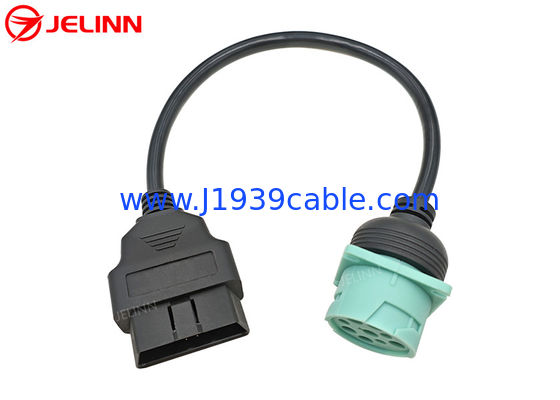

ألمانيا الخضراء 9 دبوس J1939 الذكور إلى J1962 OBD2 OBDII 16 دبوس الذكور كابل
المواصفات
| رابط ذكر 9-Pin J1939 | ما يعادل HD10-9-1939P-P080 الألماني |
| نوع الشاشة الذكورية ذات 9 أقلام J1939 | النوع 2 |
| لون الشاشة الذكورية 9-Pin J1939 | أخضر |
| أسلاك | 20AWG، نحاس نقي |
| مادة9-بينJ1939 سدادة الذكور | PA66 + ألياف الزجاج |
| مادة سدادة OBD2 الذكرية | PA66 |
| تعيين البين أو إخراج البين | مخصصة |
| طول الكابل | مخصصة |
| عود أو محطات | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -25°C ~ +85°C |
| الاختبار | الاختبار المفتوح بنسبة 100% والقصير والخطأ في الأسلاك |
| فولتاج الاختبار | DC300V 5M ohm/10ms |
| الضمان | سنة واحدة |
لقد صنعنا قالب بلاستيكي للموصلات والمقبضات والمقابض و 20AWG أسلاك النحاس الخالصة تستخدم في تصنيع هذه الكابلاتيمكننا دائماً صنع الكابلات ذات الاتصال الممتاز والمتانة.
نهاية الاتصال الذكورية 9-Pin J1939 يمكن أن تكون overmolded أو لا، وفقا لاحتياجاتك. إذا كانت النهايات overmolded، والأسلاك هي أكثر صلابة ودائمة. إذا لم overmolded،يمكن أن يكون السعر أقل لأن المواد الخام وتكلفة العمالة يتم توفيرها.
الـألماني 9 دبوسالمرفق الذكور على هذا الكابل هو النوع 2،لذا فإن الدبوس F له قطر أصغر من الدبوس C و J
تعيين البين أو إخراج البين
بشكل عام، تعيين دبوس أو دبوس الخروج سيكون مثل هذا (4 دبوس متصلة):
| ذكر OBD2 | الإشارة | 9-Pin J1939 الذكور |
| أربعة أو خمسة | الأرض | أ |
| 16 | بطارية | ب |
| 6 | J1939، CAN-H | ج |
| 14 | J1939، CAN-L | د |
أحياناًتعيين دبوس أو دبوس يمكن أن يكون أيضا مثل هذا (6 دبوسمتصلة):
| ذكر OBD2 | الإشارة | 9-Pin J1939 الذكور |
| أربعة أو خمسة | الأرض | أ |
| 16 | بطارية | ب |
| 6 | J1939، CAN-H | ج |
| 14 | J1939، CAN-L | د |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
ويمكن أيضا تخصيص تعيين دبوس أو دبوس خارج وفقا لاحتياجاتك.إذا لم يكن هناك حاجة لمزيد من الدبابيس ليتم توصيلها، نقترح علينا فقط توصيل الدبابيس اللازمة التي تحتاج إليها.سعر الكابل سيكون أعلى لأن المواد الخام وتكلفة العمالة ستكون أعلى.
التطبيق
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
إذا كان لديك جهاز مصمم ليتصل بمنفذات التشخيص الخضراء المستديرة على الشاحنات الثقيلةهذا الكابل سوف يعمل لك لربط هذا الجهاز إلى 16 دبوس OBD2 نوع رابط وجدت في عام 2013 وأحدث شاحنات فولفو وماك.
يمكنك توصيل 16 دبوس OBD2 الذكور من هذا الكابل في الشاحنة الخاصة بك 16 دبوس منفذ تشخيص. الخضراء 9 دبوس في الطرف الآخر ثم سوف تقبل بعض ELDs التي لديها جولة 8 أو 9 الموقف المقابس.
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
