تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل ذكر RP1226: | ما يعادل Aptiv 54201416 | الأسلاك: | 20AWG ، نحاس نقي |
|---|---|---|---|
| وعاء نسائي J1939: | ما يعادل Deutsch HD10-9-1939P | نوع القابس الأنثوي J1939: | اكتب 1 |
| اختبارات: | 100٪ اختبار مفتوح وقصير ومخطئ | دبابيس أو أطراف: | النحاس مع طلاء النيكل أو الذهب |
| إبراز: | كابل RP1226,rp1226 إلى obd2,14 دبوس rp1226 الذكور إلى OBD2,rp1226 to obd2,14 pin rp1226 male to obd2 |
||

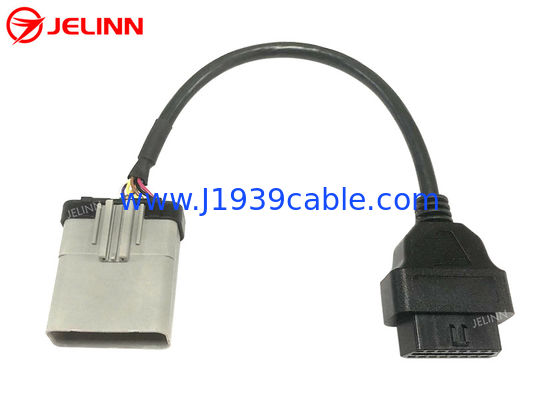

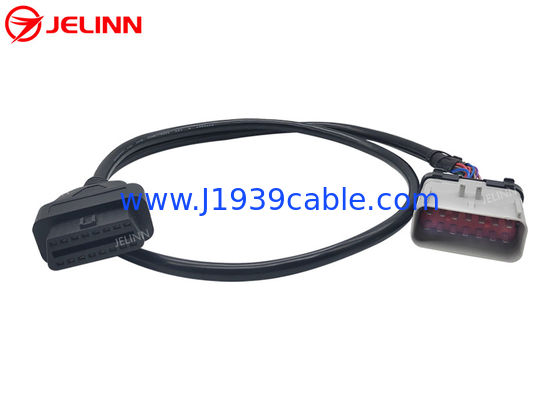

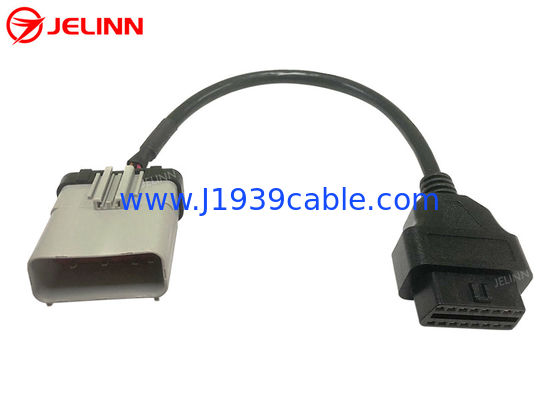

14 دبوس RP1226 ذكر إلى كابل OBD2 J1962 أنثوي للشاحنات الثقيلة الجديدة
في أمريكا الشمالية
المواصفات
| ربط RP1226 الذكور | ما يعادل Aptiv 54201416 |
| 9-البين J1939 الاتصال الأنثى | ما يعادل HD10-9-1939P الألماني |
| نوع الشاشة الإناثية ذات 9 أقلام J1939 | النوع 1 |
| لون 9-Pin J1939 القابس الأنثوي | أسود |
| أسلاك | 20AWG، نحاس نقي |
| مادة رابط RP1226 الذكور | PA66 + ألياف الزجاج |
| مادة9-بينJ1939 سدادة أنثوية | PA66 + ألياف الزجاج |
| الخروج (رسم بياني للأسلاك) | مخصصة |
| طول الكابل | مخصصة |
| عود أو محطات | النحاس مع التصفيق بالنيكل أو التصفيق بالذهب |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -25°C ~ +85°C |
| الاختبار | الاختبار المفتوح بنسبة 100% والقصير والخطأ في الأسلاك |
| فولتاج الاختبار | DC300V 5M ohm/10ms |
| الضمان | سنة واحدة |
الخروج (رسم بياني للأسلاك)
بشكل عام ، يمكن أن يكون الرسم البياني (رسم بياني للسلك) كما هو موضح أدناه.
هناك أربعة أسلاك من 20AWG في الكابل
| RP1226 ذكر | الإشارة | 9-Pin J1939 الإناث |
| 8 | الأرض | أ |
| 1 | طاقة البطارية | ب |
| 2 | J1939، S-CAN عالية | ج |
| 9 | جيه 1939،S-CAN منخفضة | د |
أحياناًيمكن أن يكون البينوت (رسم بياني الأسلاك)كما هو الحال في الأسفل.
هناك ستة أقواس لكل رابط هناك ستة أسلاك من 20AWG في الكابل
| RP1226 ذكر | الإشارة | 9-Pin J1939 الإناث |
| 8 | الأرض | أ |
| 1 | بطارية | ب |
| 2 | J1939، S-CAN عالية | ج |
| 9 | جيه 1939،S-CAN منخفضة | د |
| 6 | J1708، CAN عالية | F |
| 13 | J1708، CAN منخفضة | G |
البينات (مخطط الأسلاك)ويمكن أيضا تخصيصها وفقا لاحتياجات العملاء.
التطبيق
وفقًا لمجلس التكنولوجيا والصيانة التابع لـ ATA (TMC) الممارسة الموصى بها RP1226 لتوحيد رسائل الرسائل ، فإن بعض الشاحنات الثقيلة 2019 والأحدث مثل Kenworth و Peterbilt و Volvo ،ميك وفراتلاينر في أمريكا الشمالية مجهزة بجهاز توصيل في المقصورة على جانب السائق خلف لوحة التحكميمكن لصاحب الشاحنة أن يتحقق من دليل بناء الجسم للحصول على مزيد من المعلومات
يجب توصيل أجهزة ELD (أجهزة تسجيل إلكترونية) أو أجهزة التليماتيك أو أجهزة أخرى في السوق اللاحقة التي تتطلب بيانات من J1939 أو CAN أو J1708 إلى هذا الجهاز RP1226قد لا تكون الاتصالات مؤهلة.
إذا كان من الضروري توصيل جهاز يحتوي على منفذ J1939 ذو 9 أبواب إلى شاحنة مجهزة بموصول RP1226 ذو 14 أبواب ، فمن الضروري استخدام هذا الكابل.
