تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل ذكر RP1226: | ما يعادل Aptiv 54201416 | موصل أنثى RP1226: | ما يعادل Aptiv 54201412 |
|---|---|---|---|
| محطات الاتصال: | النحاس مع طلاء النيكل أو الذهب | مقاومة التواصل: | 3 أوم كحد أقصى |
| مقاومة العزل: | 5 ميغا أوم دقيقة | درجة حرارة العمل: | −30 ℃ ~ + 100 ℃ |
| إبراز: | كابل RP1226,كابل rp1226 y,كابل rp1226 14pin y,rp1226 y cable,rp1226 14pin y cable |
||

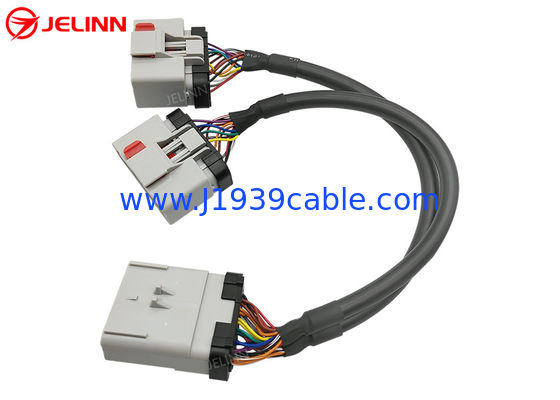

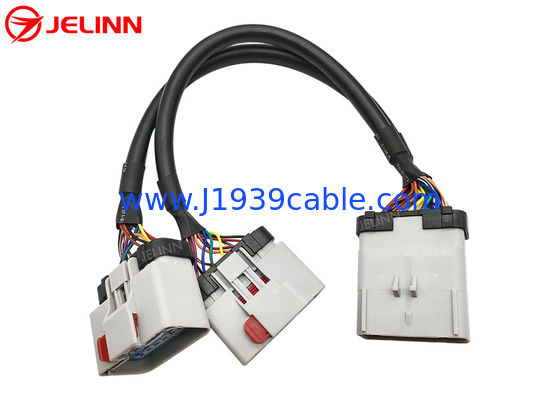

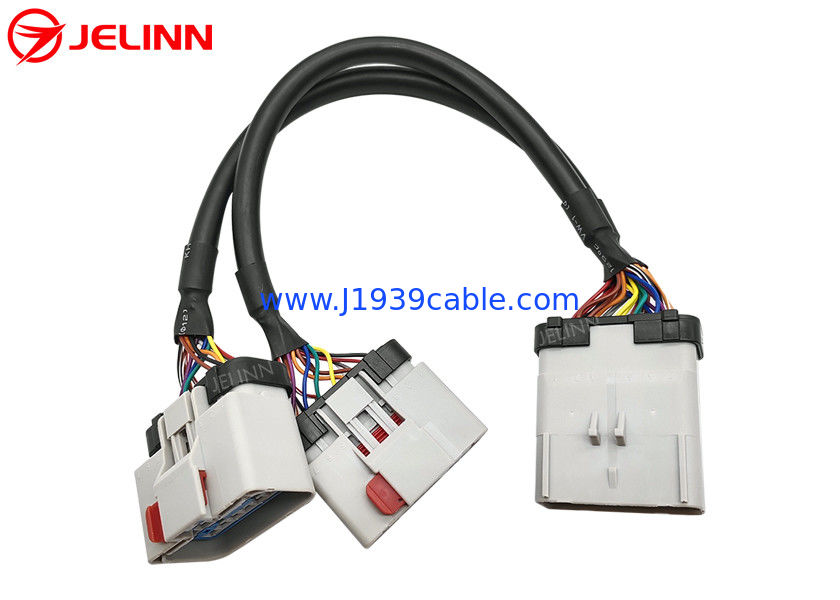

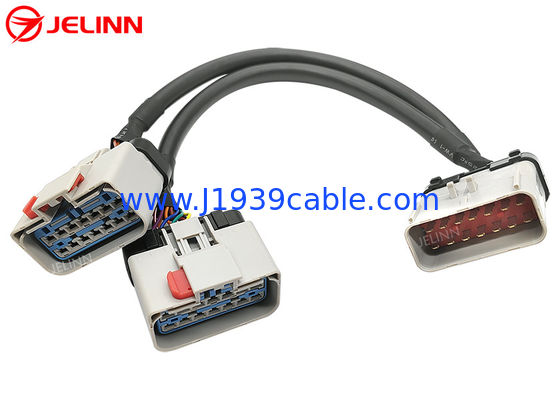

RP1226 14 دبوس 14 دبوس واحد الذكور إلى مزدوجة الإناث تقسيم Y كابل
المواصفات
| ربط RP1226 الذكور | ما يعادل Aptiv 54201416 |
| ربط RP1226 الإناث | ما يعادل Aptiv 54201412 |
| رابط OBD2 الأنثوي | المعيار |
| أسلاك | 20AWG، نحاس نقي |
| مادة رابط RP1226 الذكور | PA66 + ألياف الزجاج |
| مادةرابط OBD2 الأنثوي | PA66 + ألياف الزجاج |
| الخروج (رسم بياني للأسلاك) | مخصصة |
| طول الكابل | 33cm (13 بوصة) أو مخصصة |
| عود أو محطات | النحاس مع التصفيق بالنيكل أو التصفيق بالذهب |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -30°C ~ +100°C |
| الاختبار | اختبار مفتوح بنسبة 100 ٪ ، قصير وخطأ الأسلاك |
| الضمان | سنة واحدة |
الخروج (رسم بياني للأسلاك)
بشكل عام ، يمكن أن يكون الرسم البياني (رسم بياني للسلك) كما هو موضح أدناه.
ذراع الكابل بين رابط RP1226 الذكور والإصدار RP1226 الإناث هي سلكية بالكامل. هناك 14 أسلاك من 20AWG في هذا ذراع الكابل.
أربعة دبوس من جهاز OBD2 الإناث متصلة بالسلك.هناك أربعة أسلاك من 20AWG في ذراع الكابل بين رابط RP1226 الذكور والاتصال OBD2 الإناث.
| RP1226 ذكر | RP1226 أنثى | الإشارة | OBD2 الإناث |
| 8 | 8 | الأرض | أربعة أو خمسة |
| 1 | 1 | طاقة البطارية | 16 |
| 2 | 2 | J1939، S-CAN عالية | 6 |
| 9 | 9 | جيه 1939،S-CAN منخفضة | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
أحياناًيمكن أن يكون البينوت (رسم بياني الأسلاك)كما هو الحال في الأسفل.
ذراع الكابل بين رابط RP1226 الذكور والإصدار RP1226 الإناث هي سلكية بالكامل. هناك 14 أسلاك من 20AWG في هذا ذراع الكابل.
ستة دبوس من جهاز OBD2 الإناث متصلة بالسلكهناك 6 أسلاك من 20AWG في ذراع الكابل بين رابط RP1226 الذكور والاتصال OBD2 الإناث.
| RP1226 ذكر | RP1226 أنثى | الإشارة | OBD2 الإناث |
| 8 | 8 | الأرض | أربعة أو خمسة |
| 1 | 1 | بطارية | 16 |
| 2 | 2 | J1939، S-CAN عالية | 6 |
| 9 | 9 | جيه 1939،S-CAN منخفضة | 14 |
| 6 | 6 | J1708، CAN عالية | 12 |
| 13 | 13 | J1708، CAN منخفضة | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
البينات (مخطط الأسلاك)ويمكن أيضا تخصيصها وفقا لاحتياجات العملاء.
التطبيق
وفقًا لمجلس التكنولوجيا والصيانة التابع لـ ATA (TMC) الممارسة الموصى بها RP1226 لتوحيد رسائل الرسائل ، فإن بعض الشاحنات الثقيلة 2019 والأحدث مثل Kenworth و Peterbilt و Volvo ،ميك وفراتلاينر في أمريكا الشمالية مجهزة بجهاز توصيل في المقصورة على جانب السائق خلف لوحة التحكميمكن لصاحب الشاحنة أن يتحقق من دليل بناء الجسم للحصول على مزيد من المعلومات
يجب توصيل أجهزة ELD (أجهزة تسجيل إلكترونية) أو أجهزة التليماتيك أو أجهزة أخرى في السوق اللاحقة التي تتطلب بيانات من J1939 أو CAN أو J1708 إلى هذا الجهاز RP1226قد لا تكون الاتصالات مؤهلة.
إذا كان لديك جهاز بمنفذ OBD2 ذو 16 دبوس وتريد توصيله بشاحنة مجهزة بموصول RP1226 ذو 14 دبوس ، فستحتاج إلى هذا الكابل.
هناك واحد فقط RP1226 وصلة الملحقات في الشاحنة. إذا كنت ترغب في الحفاظ على RP1226 وصلة الملحقات المتاحة بعد جهاز OBD2 متصلة،هذا الكابل Y هو خيار جيد.
