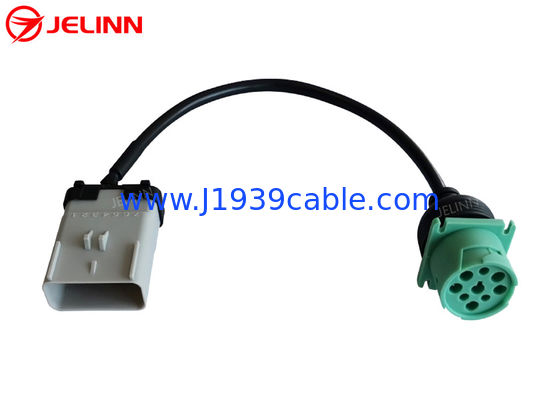

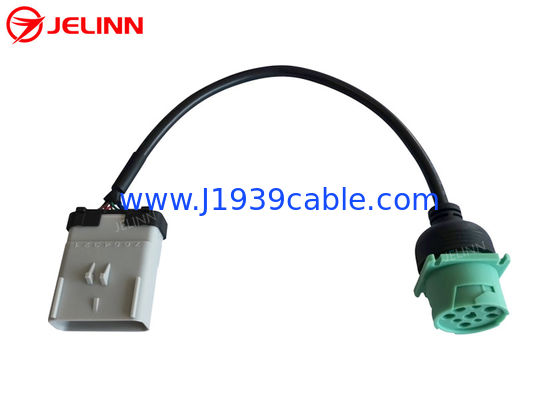

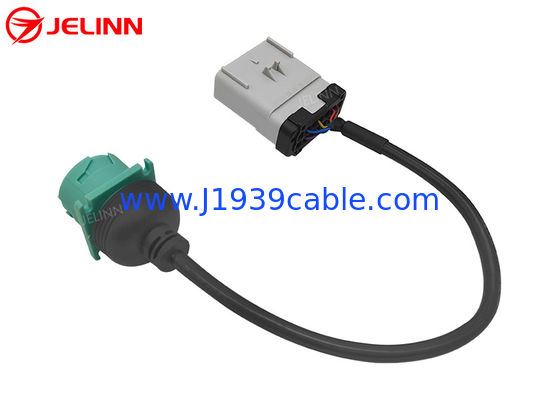

RP1226 رمادي 14 دبوس ذكر إلى أخضر نوع 2 SAE Deutsch 9 Pin J1939 أنثى شاحنة كبل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| موصل ذكر RP1226: | ما يعادل Aptiv 54201416 | الأسلاك: | 20AWG ، نحاس نقي |
|---|---|---|---|
| وعاء نسائي J1939: | ما يعادل Deutsch HD10-9-1939P-P080 | لون قابس أنثى 9-Pin J1939: | لون أخضر |
| دبابيس أو أطراف: | النحاس مع طلاء النيكل أو الذهب | اختبار الجهد: | DC300V 5M أوم / 10 مللي ثانية |
| تسليط الضوء: | RP1226 إلى 9 دبوس,كابل RP1226 ELD,RP1226 إلى J1939 |
||
RP1226 رمادي 14 دبوس ذكر إلى أخضر نوع 2 SAE Deutsch 9 Pin J1939 أنثى شاحنة كبل
تخصيص
| موصل ذكر RP1226 | ما يعادل Aptiv 54201416 |
| موصل أنثى 9 دبوس J1939 | ما يعادل Deutsch HD10-9-1939P-P080 |
| نوع القابس الأنثوي 9 دبوس J1939 | النوع 2 |
| لون قابس أنثى 9-Pin J1939 | لون أخضر |
| الأسلاك | 20AWG ، نحاس نقي |
| مادة موصل ذكر RP1226 | PA66 + الألياف الزجاجية |
| مادة9 دبوسJ1939 قابس أنثى | PA66 + الألياف الزجاجية |
| Pinout (مخطط الأسلاك) | حسب الطلب |
| طول السلك | 30 سم (12 بوصة) أو حسب الطلب |
| دبابيس أو أطراف | النحاس مع طلاء النيكل أو الذهب |
| مقاومة التواصل | 3 أوم كحد أقصى. |
| مقاومة العزل | 5 ميغا أوم دقيقة. |
| درجة حرارة العمل | −25 ℃ ~ + 85 ℃ |
| اختبارات | 100٪ اختبار مفتوح وقصير ومخطئ |
| اختبار الجهد | DC300V 5M أوم / 10 مللي ثانية |
| ضمان | سنة واحدة |
Pinout (مخطط الأسلاك)
بشكل عام ، يمكن أن يكون pinout (مخطط الأسلاك) على النحو التالي.
4 دبابيس من كل موصل سلكية.يوجد 4 أسلاك من 20AWG في الكابل.
| ذكر RP1226 | الإشارة | 9 دبوس J1939 أنثى |
| 8 | أرضي | أ |
| 1 | طاقة البطارية | ب |
| 2 | J1939 ، S-CAN عالية | ج |
| 9 | J1939 ،منخفض S-CAN | د |
بعض الأحيان،pinout (مخطط الأسلاك) يمكنيكون أيضًا على النحو التالي.
6 دبابيس من كل موصل سلكية.يوجد 6 أسلاك من 20AWG في الكابل.
| ذكر RP1226 | الإشارة | 9 دبوس J1939 أنثى |
| 8 | أرضي | أ |
| 1 | بطارية | ب |
| 2 | J1939 ، S-CAN عالية | ج |
| 9 | J1939 ،منخفض S-CAN | د |
| 6 | J1708 ، يمكن عالية | F |
| 13 | J1708 ، CAN منخفضة | جي |
pinout (مخطط الأسلاك)يمكن أيضًا تخصيصها وفقًا لاحتياجات العملاء.
طلب
وفقًا لـ TMC (مجلس التكنولوجيا والصيانة التابع لـ ATA) الممارسة الموصى بها لتوحيد الرسائل RP1226 ، تم تجهيز بعض الشاحنات الثقيلة لعام 2019 والأحدث مثل Kenworth و Peterbilt و Volvo و Mack و Freightliner في أمريكا الشمالية بموصل ملحق في الكابينة على جانب السائق خلف اندفاعة ، بالقرب من لوحة المصهر.يمكن لمالك الشاحنة مراجعة دليل Body Builder للحصول على مزيد من المعلومات.
يجب توصيل ELD (أجهزة التسجيل الإلكتروني) أو أجهزة الاتصال عن بُعد أو غيرها من أجهزة ما بعد البيع التي تتطلب بيانات من J1939 أو CAN أو J1708 بموصل الملحقات RP1226.خلاف ذلك ، قد لا تكون التوصيلات مبررة.
إذا كان لديك جهاز به منفذ J1939 ذي 9 سنون وترغب في توصيله بشاحنة مزودة بموصل ملحق RP1226 ذي 14 سنًا ، فأنت بحاجة إلى استخدام هذا الكبل.
