تفاصيل المنتج:
شروط الدفع والشحن:
|
| الأسلاك: | 20AWG ، نحاس نقي | J1939 أنثى المكونات: | أي ما يعادل Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| نوع القابس الأنثوي J1939: | النوع 2 | j1939 سدادات الذكور: | ما يعادل Deutsch HD10-9-1939P-P080 |
| نوع المقابس الذكور J1939: | النوع 2 | قابس أنثى OBD2: | مع محطات KET |
| دبابيس أو أطراف: | من النحاس، مطلية بالنيكل أو مطلية بالذهب | درجة حرارة العمل: | −25 ℃ ~ +85 ℃ |
| إبراز: | كابل j1939 y,شاحنة j1939 أوبد GPS,j1939 إلى obd2,j1939 truck obd gps,j1939 to obd2 |
||

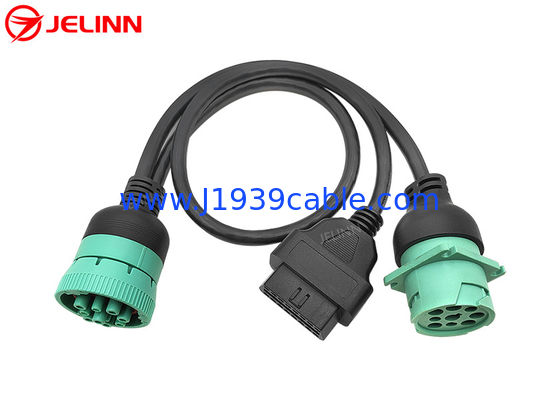

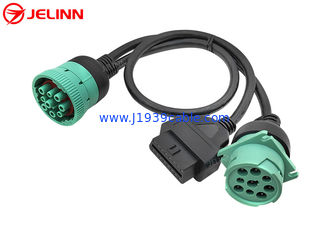

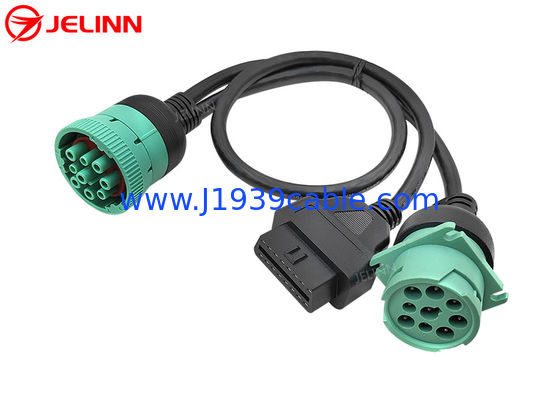

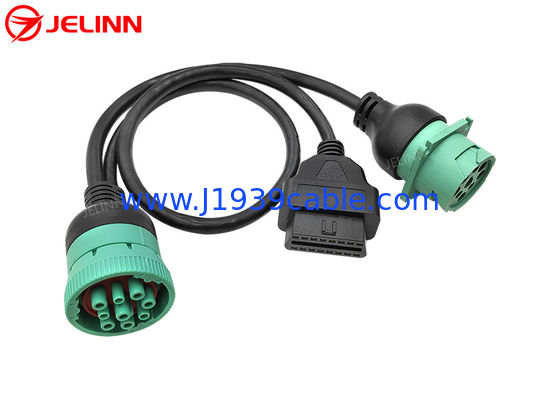

J1939 9 دبوس إلى OBD 2 OBD2 16 دبوس تقسيم Y كابل 9Pin Spliter سلك السيطرة على نظام تحديد المواقع للشاحنات
المواصفات
| J1939 رابط إناثي | ما يعادل Deutsch HD16-9-1939S-P080 |
| نوع رابط الإناث J1939 | النوع 2 |
| J1939 رابط ذكر | ما يعادل HD10-9-1939P الألماني-P080 |
| نوع رابط الذكر J1939 | النوع 2 |
| رابط OBD2 الأنثوي | مع محطات KET |
| أسلاك | 20AWG، نحاس نقي |
| مادة رابط J1939 | PA66 + ألياف الزجاج |
| مادة موصل OBD2 | PA66 |
| تعيين البين أو إخراج البين | مخصصة |
| طول الكابل | مخصصة |
| عود أو محطات | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -25°C ~ +85°C |
| الاختبار | الاختبار المفتوح بنسبة 100% والقصير والخطأ في الأسلاك |
| فولتاج الاختبار | DC300V 5M ohm/10ms |
| الضمان | سنة واحدة |
يمكن أن تكون نهاية J1939 الإناث والذكور مغلقات التفريغ أو لا،حسب احتياجاتك
ملفوفة
غير مفرط في التشكيل
الـألماني 9 دبوسالاتصال الأنثوي من النوع 2، لذلك فإن دبوس F له قطر أصغر من دبوس C و دبوس J. يمكن إدخال الاتصالات الأنثوية من النوع 2 J1939 في الاتصالات الذكور من النوع 1 أو النوع 2 J1939.
وصلة OBD2 الإناث مع محطات KET التي تجعل وصلة OBD2 الإناث أكثر تحملًا.
تعيين البين أو إخراج البين
بشكل عام، تعيين دبوس أو دبوس الخروج سيكون مثل هذا (4 دبوس لتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى | J1939 ذكر |
| أربعة أو خمسة | الأرض | أ | أ |
| 16 | بطارية | ب | ب |
| 6 | J1939، CAN-H | ج | ج |
| 14 | J1939، CAN-L | د | د |
أحياناًتعيين دبوس أو دبوس يمكن أن يكون أيضا مثل هذا ((6 دبوسلتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى | J1939 ذكر |
| أربعة أو خمسة | الأرض | أ | أ |
| 16 | بطارية | ب | ب |
| 6 | J1939، CAN-H | ج | ج |
| 14 | J1939، CAN-L | د | د |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
أحياناًتعيين دبوس أو دبوس يمكن أن يكون أيضا مثل هذا (6 دبوسلتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى | J1939 ذكر |
| أربعة أو خمسة | الأرض | أ | أ |
| 16 | بطارية | ب | ب |
| 6 | J1939، CAN-H | ج | ج |
| 14 | J1939، CAN-L | د | د |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
كابل 6 أسلاك يحتوي أيضا على الأسلاك لخطوط J1708 إذا كنت لا تحتاج إلى أسلاك J1708،من الأفضل عدم توصيلهم لأن الخطوط المضافة يمكن أن تتداخل مع عمل بعض أجهزة تتبع GPS.
ويمكن أيضا تخصيص تعيين دبوس أو دبوس خارج وفقا لاحتياجاتك.
التطبيق
هذا الكابل يستخدم لربطأجهزة الاتصالات أو إدارة الأسطول مثل:أجهزة تعقب GPS أو ELDs للسيارات التجارية التي لديها J1939 9-pin round Deutsch ports.
سيسمح هذا الكابل أيضًا لتوصيل أجهزة تشخيص أو ماسحات OBD2 (مع البرمجيات المناسبة) إلى موصل J1939 الدائري.ضع في اعتبارك أن معظم برامج OBD2 ومسحات الأجهزة تستند إلى قراءة PIDsJ1939 هو بروتوكول يعتمد على PGN ، حيث يحتوي كل PGN على معايير متعددة. يجب أن تكون أداة المسح الخاصة بك قادرة على التعامل مع PGNs إذا كانت ستعمل مع هذا المحول.
