تفاصيل المنتج:
شروط الدفع والشحن:
|
| الأسلاك: | 20AWG ، نحاس نقي | J1939 أنثى المكونات: | أي ما يعادل Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| نوع القابس الأنثوي J1939: | النوع 2 | j1939 سدادات الذكور: | ما يعادل Deutsch HD10-9-1939P-P080 |
| نوع المقابس الذكور J1939: | النوع 2 | قابس أنثى OBD2: | مع محطات KET |
| إبراز: | j1939 أوبد2,j1939 إلى obd2,j1939 الذكور الإناث إلى أوبد2,j1939 to obd2,j1939 male female to obd2 |
||

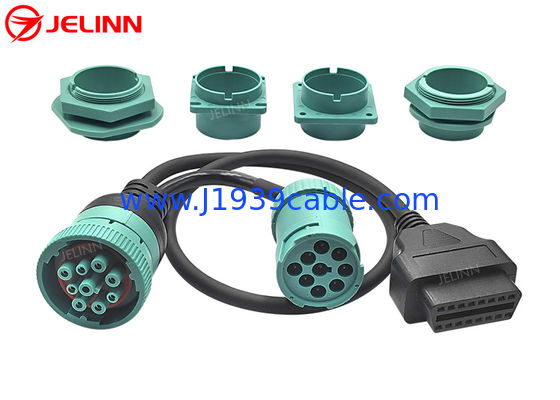

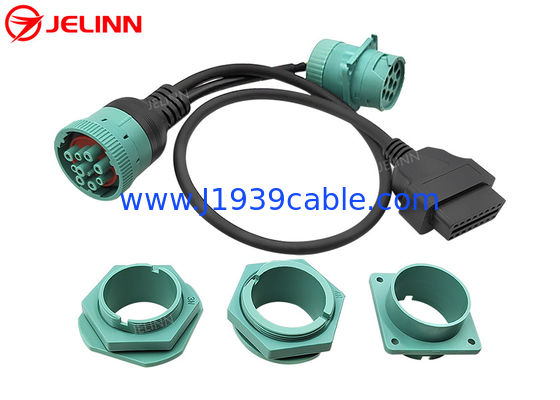

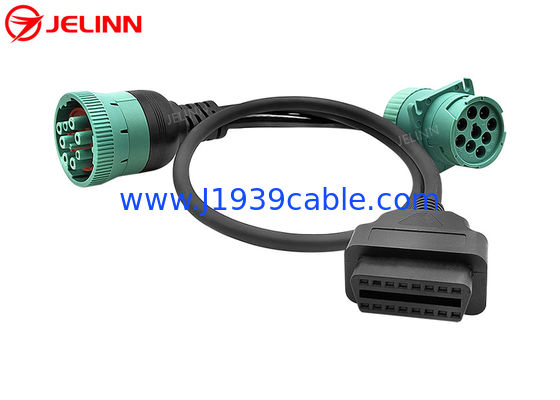

Deutsch J1939 الذكور الإناث إلى كابل OBD 2 OBD2

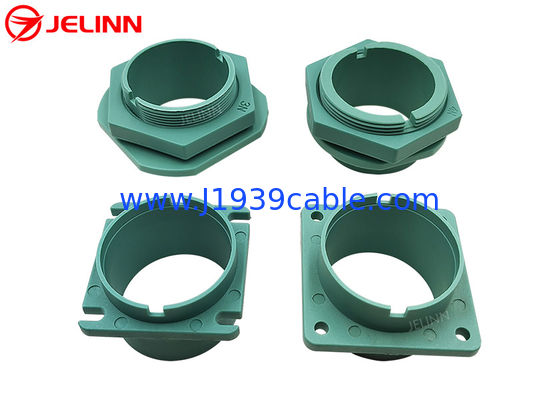

مع أربعة أقواس مختلفة
المواصفات
| J1939 سدادة أنثوية | ما يعادل Deutsch HD16-9-1939S-P080 |
| نوع القابس الأنثوي J1939 | النوع 2 |
| J1939 سدادات الذكور | ما يعادل HD10-9-1939P-P080 الألماني |
| نوع المقابس الذكرية J1939 | النوع 2 |
| سدادات OBD2 الإناث | مع محطات KET |
| أسلاك | 20AWG، نحاس نقي |
| مادة سدادات J1939 | PA66 + ألياف الزجاج |
| مادة سدادة OBD2 OBDII | PA66 |
| تعيين البين أو إخراج البين | مخصصة |
| طول الكابل | مخصصة |
| الضمان | سنة واحدة |
نهاية J1939 الإناث والرجال المقابس يمكن أن تكون overmolded أو لا،حسب احتياجاتك
فالمغلق الأنثوي J1939 من النوع 2 ، لذلك فإن دبوسه F له قطر أصغر مثل دبوس C و دبوس J. يمكن أن تكون المغلقات الأنثوية J1939 من النوع 2 متوافقة مع المغلقات الذكورية J1939 من النوع 1 أو Type 2.
سدادة OBD2 الإناث مع محطات KET التي تجعل سدادة OBD2 الإناث أكثر تحملاً.
تعيين البين أو إخراج البين
بشكل عام، تعيين دبوس أو دبوس الخروج سيكون مثل هذا (4 دبوس لتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى | J1939 ذكر |
| 5 | الأرض | أ | أ |
| 16 | بطارية | ب | ب |
| 6 | J1939، CAN-H | ج | ج |
| 14 | J1939، CAN-L | د | د |
أحياناًتعيين دبوس أو دبوس يمكن أن يكون أيضا مثل هذا (6 دبوسلتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى | J1939 ذكر |
| 5 | الأرض | أ | أ |
| 16 | بطارية | ب | ب |
| 6 | J1939، CAN-H | ج | ج |
| 14 | J1939، CAN-L | د | د |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
كابل 6 أسلاك يحتوي أيضا على الأسلاك لخطوط J1708 إذا كنت لا تحتاج إلى أسلاك J1708،من الأفضل عدم توصيلهم لأن الخطوط المضافة يمكن أن تتداخل مع عمل بعض أجهزة تتبع GPS.
ويمكن أيضا تخصيص تعيين دبوس أو دبوس خارج وفقا لاحتياجاتك.
التطبيق
هذا كابل بين J1939 جولة دويتش 9 دبوس المرفق الأنثى، J1939 دويتش 9 دبوس الذكوررابط و وصلة ذات 16 دبوس من طراز OBD2 (جانب السيارة الإناث - متطابقة مع وصلة اختبار OBD2). يتم توصيل خطوط البيانات J1939 +/- إلى خطوط CAN +/- ،والكهرباء والخطوط الأرضية متصلة أيضا.
التطبيق الشائع هو ربطأجهزة الاتصالات أو إدارة الأسطول مثل:أجهزة تعقب جي بي إس و أجهزة تحديد الهواء إلى مركبة لديها رابط دويتش المستدير ذو 9 أعواد
سيسمح هذا الكابل أيضًا لتوصيل أجهزة تشخيص أو ماسحات OBD2 (مع البرمجيات المناسبة) إلى موصل J1939 المستدير.ضع في اعتبارك أن معظم برامج OBD2 ومسحات الأجهزة تستند إلى قراءة PIDsJ1939 هو بروتوكول يعتمد على PGN ، حيث يحتوي كل PGN على معايير متعددة. يجب أن تكون أداة المسح الخاصة بك قادرة على التعامل مع PGNs إذا كانت ستعمل مع هذا الكابل.
