تفاصيل المنتج:
شروط الدفع والشحن:
|
| دبابيس من قابس الذكور OBD2: | من النحاس، مطلية بالنيكل أو مطلية بالذهب | محطات موصل الإناث OBD2: | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
|---|---|---|---|
| اختبارات: | 100٪ اختبار مفتوح وقصير ومخطئ | الأسلاك: | 26awg ، النحاس النقي |
| Overmold of OBD2 Male Slop: | الزاوية اليمنى 90 درجة | مواد جزء مفرط: | بولي كلوريد الفينيل |
| إبراز: | مقسم OBD,كابل مقسم OBDII,مقسم J1962 Y |
||

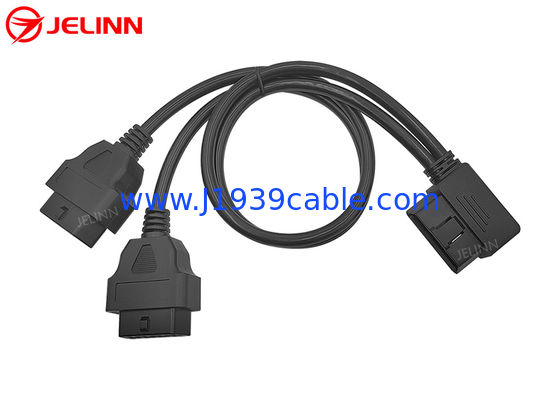

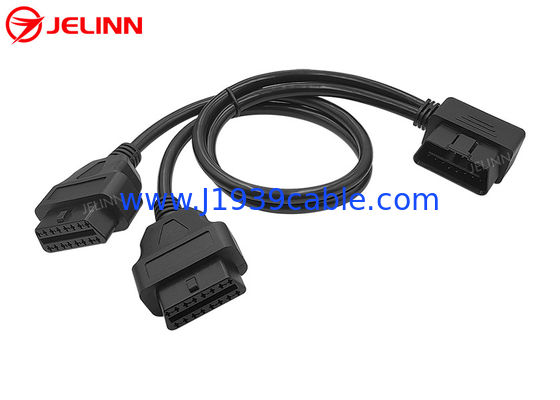

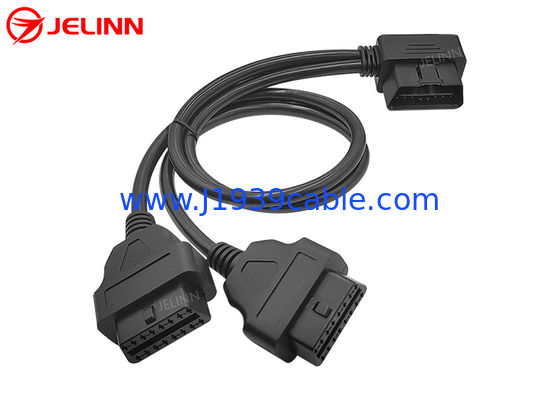

OBD2 OBDII 16 دبوس الزاوية اليمنى الذكور إلى مزدوجة الإناث كابل Y المستدير
المواصفات
| سدادات الـ OBD2 الذكرية | المعيار |
| دبوس مشغل OBD2 الذكور | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| صياغة أكثر من اللازم للشاشة الذكرية OBD2 | الزاوية اليمنى 90 درجة |
| موصلات OBD2 الإناث | المعيار |
| محطات وصلات OBD2 الإناث | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| صياغة مفرطة للموصلات الإناث OBD2 | مستقيم |
| مادة الجزء المنسوج بشكل فائق | مادة بي.في.سي |
| شكل الكابل | مستديرة |
| أسلاك | 26AWG، النحاس النقي |
| مادة موصلات OBD2 الذكور والإناث | PA66 |
| تعيين البين أو إخراج البين | مخصصة |
| طول الكابل | مخصصة |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -25°C ~ +85°C |
| الاختبار | اختبار مفتوح بنسبة 100 ٪ ، قصير وخطأ الأسلاك |
| فولتاج الاختبار | DC300V 5M ohm/10ms |
| الضمان | سنة واحدة |
هذا هو كابل Y مع 3 نهايات من سدادات الذكور OBD2 واثنين من الاتصالات الإناث OBD2.
وصلة OBD2 OBDII الإناث مع محطات عالية الجودةوالتي هي أكثر ملاءمة لبيئة الاختبار أو التشخيص حيث يتم توصيل الأجهزة (المرتبطة بالمتصلات الإناث OBD2) وتفكيكها بشكل متكرر.
جزء الحقن البلاستيكي المطبوع في أطراف الاتصالات الإناث 16-Pin OBD2 OBDII يجعل الكابل يخرج مستقيم.
تعيين البين أو إخراج البين
يمكن أن يكون تعيين الدبوس أو الدبوس مثل هذا:
| سدادات الـ OBD2 الذكرية | رابط OBD2 الإناث 1 | رابط OBD2 الإناث 2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
وبالنسبة لهذه العقدة، الأسلاك السوداء في كل من الكابلات الدائرية متصلة بالعقدة 5، هناك 8 عقدة سلكية، لذلك هناك 8 أسلاك من 26AWG في كل من الكابلات الدائرية.
يمكن أن يكون تخصيص البين أو البين كذلك:
| سدادات الـ OBD2 الذكرية | رابط OBD2 الإناث 1 | رابط OBD2 الإناث 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
أما بالنسبة لهذا الدبوس، فإن جميع الدبوس الـ 16 من موصلات OBD2 الذكورية والإناثية متصلة بالأسلاك، لذلك هناك 16 سلك من 26AWG في كل من الكابلات المستديرة.
التطبيق
هذا الكابل ي يستخدم لربطأجهزة الاتصال عبر الهاتف، أجهزة M2M، أجهزة IoV (إنترنت المركبات) ، أجهزة إدارة الأسطول، أجهزة تتبع نظام تحديد المواقع (GPS) OBD2 أو أدوات ضبط أداء السيارة إلى منافذ تشخيص OBD2 النسائية للسيارات.
هناك منفذ تشخيصي واحد فقط في كل مركبة. إذا كنت ترغب في توصيل جهازين تليماتيكي أو IoV مع منفذ OBD2 الذكور في السيارة،هذا كابل OBD2 OBDII الذكور إلى مزدوج الإناث يفرق يمكن أن تساعد على القيام بذلك. هذا الكابل Y ينقسم إلى منفذ تشخيص OBD2 الأساسي الإناث. أدخل سدادة OBD2 الذكور من هذا الكابل Y الفاصل إلى منفذ تشخيص OBD2 الإناث في السيارة.تحقق مما إذا كانت أجهزة التلفزيون أو أجهزة الرؤية يمكن أن تكون متوافقة مع الجهد في السيارة (12 فولت أو 24 فولت)إنه أمر مهم أطفئ المحرك ثم قم بتوصيل هذين الجهازين التليماتيكي أو IoV إلى اثنين من الاتصالات الإناث OBD2 على التوالي
هذا الكابل يمكن أيضا أن تستخدم لربط أجهزة تشخيص OBD2 أو أجهزة المسح أوقراءة رموز الخطأ.
