تفاصيل المنتج:
شروط الدفع والشحن:
|
دبابيس من قابس الذكور OBD2: | من النحاس، مطلية بالنيكل أو مطلية بالذهب | محطات موصل الإناث OBD2: | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
---|---|---|---|
اختبارات: | 100٪ اختبار مفتوح وقصير ومخطئ | الأسلاك: | 26awg ، النحاس النقي |
إبراز: | كابل OBD2 Y,كابل J1962 Y,كابل مسطح مقسم OBDII |

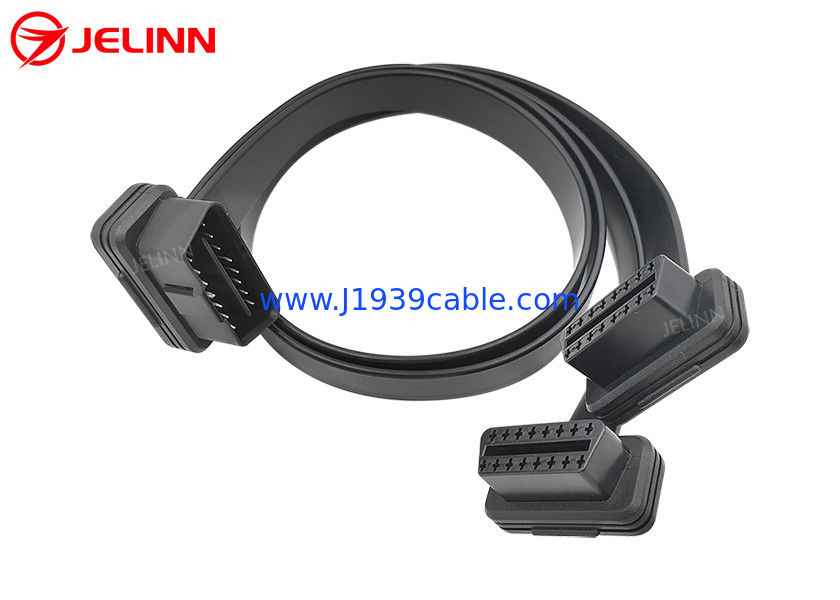

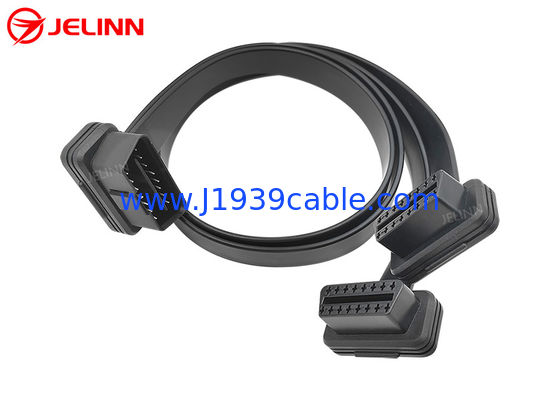

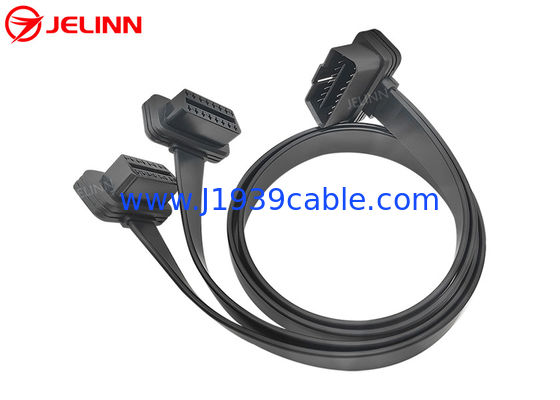

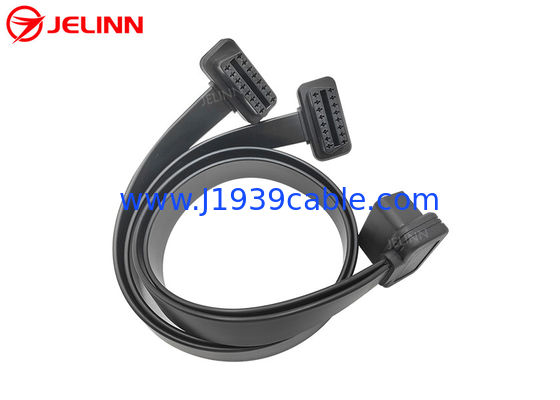

OBD2 OBDII J1962 كابل الزاوية اليمنى الذكر 24V إلى كابل Y مسطح مزدوج الإناث
المواصفات
سدادات الـ OBD2 الذكرية | القياسية، 12 فولت / 24 فولت |
دبوس مشغل OBD2 الذكور | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
صياغة أكثر من اللازم للشاشة الذكرية OBD2 | تصميم نحيف، زاوية مستقيمة 90 درجة |
موصلات OBD2 الإناث | المعيار |
محطات وصلات OBD2 الإناث | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
صياغة مفرطة لمكونات OBD2 الإناث | تصميم نحيف، زاوية مستقيمة 90 درجة |
مادة الجزء المنسوج بشكل فائق | مادة بي.في.سي |
شكل الكابل | مسطحة، رقيقة |
أسلاك | 26AWG، النحاس النقي |
مادة موصلات OBD2 الذكور والإناث | PA66 |
تعيين البين أو إخراج البين | مخصصة |
طول الكابل | مخصصة |
مقاومة الاتصال | 3 أوم كحد أقصى |
مقاومة العزل | 5M أوم دقيقة. |
درجة حرارة العمل | -25°C ~ +85°C |
الاختبار | اختبار مفتوح بنسبة 100 ٪ ، قصير وخطأ الأسلاك |
فولتاج الاختبار | DC300V 5M ohm/10ms |
الضمان | سنة واحدة |
هذا هو كابل Y مع 3 نهايات من سدادات الذكور OBD2 واثنين من الاتصالات الإناث OBD2.
هناك فجوة على البافل في منتصف سدادة OBD2 OBDII الذكور. يمكن توصيل هذا النوع من سدادات OBD2 الذكور إلى منافذ OBD2 الإناث من المركبات 24V / 12V.
يمكننا أن نصنع أشكال مختلفة للنهايات من أجهزة الاتصال الإناث والذكور. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements، يمكننا ولدينا القدرة على جعل overmold جديدة بالنسبة لك مع رسوم معقولة. علاوة على ذلك، يمكننا حتى أن تجعله مجانا طالما أن كمية الطلب هو 5000 قطعة أو أكثر.
تعيين البين أو إخراج البين
يمكن أن يكون تعيين الدبوس أو الدبوس مثل هذا:
سدادات الـ OBD2 الذكرية | رابط OBD2 الإناث 1 | رابط OBD2 الإناث 2 |
2 | 2 | 2 |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
فيما يتعلق بهذا الدبوس ، يتم توصيل الدبوس 4 والدبوس 5 من موصلات OBD2 OBDII الذكور والإناث معًا بسلك قصير. يتم توصيل السلك الأسود في كلا الكابلين الرئيسيين بالدبوس 4 أو الدبوس 5.هناك 9 دبوس متصلة، ولكن هناك 8 أسلاك من 26AWG في كل من الكابلات الرئيسية.
يمكن أن يكون تخصيص البين أو البين كذلك:
سدادات الـ OBD2 الذكرية | رابط OBD2 الإناث 1 | رابط OBD2 الإناث 2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
وبالنسبة لهذا الدبوس، جميع الدبوس الـ 16 من موصلات OBD2 الذكورية والإناثية متصلة بالأسلاك، لذلك هناك 16 سلك من 26AWG في كل من الكابلات الرئيسية.
يمكن أيضا تخصيص تعيين دبوس أو دبوس خارج وفقا لاحتياجاتك. إذا لم تكن هناك حاجة لمزيد من الدبوس ليتم توصيلها،نقترح علينا فقط ربط المسامير اللازمة التي تحتاج إليها والسعر يمكن أن يكون أقل لأن المواد الخام وتكلفة العمالة أقل.
التطبيق
هذا الكابل ي يستخدم لربطأجهزة الاتصالات الهاتفية، أجهزة IoV، أجهزة إدارة الأسطول، أجهزة تتبع GPS OBD2، أدوات برمجة OBD2 CAN، أدوات ضبط ECU أو أدوات ضبط أداء السيارة إلى منافذ تشخيص OBD2 النسائية ذات 16 نقطة للسيارات.
هناك منفذ تشخيصي واحد فقط في كل مركبة. إذا كنت ترغب في توصيل جهازين تليماتيكي أو IoV مع منفذ OBD2 الذكور في السيارة،هذا كابل OBD2 OBDII الذكور إلى مزدوج الإناث يفرق يمكن أن تساعد على القيام بذلك. هذا الكابل Y ينقسم إلى منفذ تشخيص OBD2 الأساسي الإناث. أدخل سدادة OBD2 الذكور من هذا الكابل Y الفاصل إلى منفذ تشخيص OBD2 الإناث في السيارة.تحقق مما إذا كانت أجهزة التلفزيون أو أجهزة الرؤية يمكن أن تكون متوافقة مع الجهد في السيارة (12 فولت أو 24 فولت)إنه مهم
في بعض السيارات ، يتم تغطية منافذ تشخيص OBD2 OBDII الإناث بأغطية.إذا كنت ترغب في توصيل وتثبيت بعض أجهزة OBD2 المعلوماتية أو IoV إلى منفذ OBD2 OBDII تشخيص الإناث في هذه السيارات، هذا الكابل مثالي لهذا التطبيق. الجزء البلاستيكي الذي تم صياغته بشكل مفرط في نهايات الاتصالات الذكرية والإناث OBDII OBD2 16-Pin يجعل الكابل يخرج بزاوية مستقيمة 90 درجة.الـ overmold مع تصميم رقيق والكابل مسطح ورقيقهذه الميزات تجعل من السهل توصيل وتثبيت هذه الأنواع من أجهزة OBD2 التليماتيكية أو أجهزة IoV إلى منافذ تشخيص OBD2 OBDII الإناث في هذه السيارات.يمكننا أيضا إنشاء overmold الذي يجعل سمك إجمالي من OBD2 القابس الذكور (لدينا رقيق جدا OBD2 القبس الذكور، رقيقة وقياسية OBD2 سدادة الذكور في العالم) بعد التشكيل الزائد فقط 19 مليمتر.يمكن إدخال هذا المشبك الذكور OBD2 من 19mm بعد overmolding في منافذ تشخيص OBD2 OBDII الإناث التي تغطيها أغطية في معظم السيارات بما في ذلك فولكسفاغن كادي.
هذا الكابل يمكن أيضا أن تستخدم لربط أجهزة تشخيص OBD2 أو أجهزة المسح أوقراءة رموز الخطأ(مع البرمجيات المناسبة).
