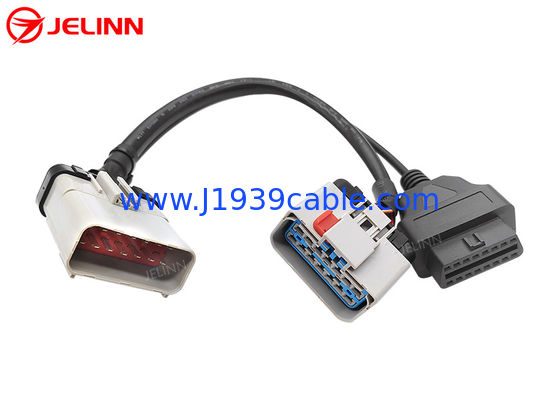

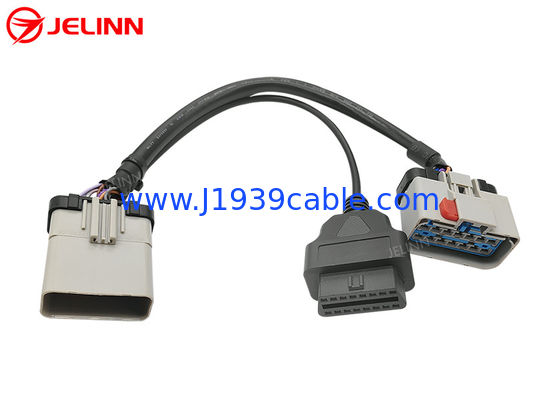

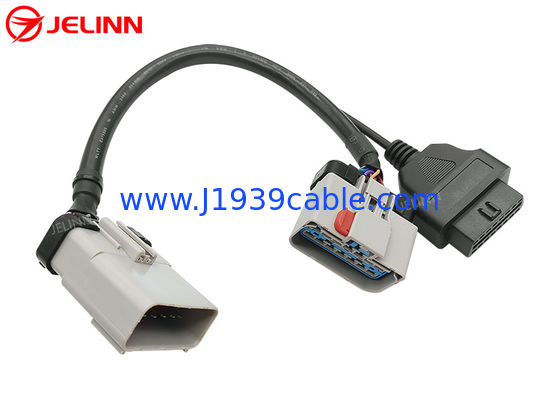

RP1226 رمادي 14 دبوس ذكر إلى RP1226 أنثى و 16 دبوس OBD2 OBDII أنثى الفاصل Y كابل
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| موصل ذكر RP1226: | ما يعادل Aptiv 54201416 | موصل أنثى RP1226: | ما يعادل Aptiv 54201412 |
|---|---|---|---|
| محطات الاتصال: | النحاس مع طلاء النيكل أو الذهب | مقاومة التواصل: | 3 أوم كحد أقصى |
| مقاومة العزل: | 5 ميغا أوم دقيقة | درجة حرارة العمل: | −30 ℃ ~ + 100 ℃ |
| تسليط الضوء: | كابل RP1226 إلى OBD2,RP1226 إلى كابل OBD2,كابل RP1226 إلى OBD2 Y |
||
RP1226 رمادي 14 دبوس ذكر إلى RP1226 أنثى و 16 دبوس OBD2 OBDII أنثى الفاصل Y كابل
تخصيص
| موصل ذكر RP1226 | ما يعادل Aptiv 54201416 |
| موصل أنثى RP1226 | ما يعادل Aptiv 54201412 |
| موصل أنثى OBD2 | اساسي |
| الأسلاك | 20AWG ، نحاس نقي |
| مادة موصل ذكر RP1226 | PA66 + الألياف الزجاجية |
| مادةموصل أنثى OBD2 | PA66 + الألياف الزجاجية |
| Pinout (مخطط الأسلاك) | حسب الطلب |
| طول السلك | 33 سم (13 بوصة) أو حسب الطلب |
| دبابيس أو أطراف | النحاس مع طلاء النيكل أو الذهب |
| مقاومة التواصل | 3 أوم كحد أقصى. |
| مقاومة العزل | 5 ميغا أوم دقيقة. |
| درجة حرارة العمل | −30 ℃ ~ + 100 ℃ |
| اختبارات | 100٪ اختبار مفتوح وقصير ومخطئ |
| ضمان | سنة واحدة |
Pinout (مخطط الأسلاك)
بشكل عام ، يمكن أن يكون pinout (مخطط الأسلاك) على النحو التالي.
تم توصيل ذراع الكابل بين الموصل RP1226 الذكر والموصل الأنثوي RP1226 بسلك كامل.يوجد 14 سلكًا من 20AWG في ذراع الكابل هذا.
4 دبابيس من موصل أنثى OBD2 سلكية.سلكية بالكامل.هناك 4 أسلاك من 20AWG في ذراع الكبل بين موصل ذكر RP1226 وموصل أنثى OBD2.
| ذكر RP1226 | RP1226 أنثى | الإشارة | OBD2 أنثى |
| 8 | 8 | أرضي | 4 أو 5 |
| 1 | 1 | طاقة البطارية | 16 |
| 2 | 2 | J1939 ، S-CAN عالية | 6 |
| 9 | 9 | J1939 ،منخفض S-CAN | 14 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 |
بعض الأحيان،pinout (مخطط الأسلاك) يمكنيكون أيضًا على النحو التالي.
تم توصيل ذراع الكابل بين الموصل RP1226 الذكر والموصل الأنثوي RP1226 بسلك كامل.يوجد 14 سلكًا من 20AWG في ذراع الكابل هذا.
6 دبابيس من موصل أنثى OBD2 سلكية.سلكية بالكامل.هناك 6 أسلاك من 20AWG في ذراع الكبل بين موصل ذكر RP1226 وموصل أنثى OBD2.
| ذكر RP1226 | RP1226 أنثى | الإشارة | OBD2 أنثى |
| 8 | 8 | أرضي | 4 أو 5 |
| 1 | 1 | بطارية | 16 |
| 2 | 2 | J1939 ، S-CAN عالية | 6 |
| 9 | 9 | J1939 ،منخفض S-CAN | 14 |
| 6 | 6 | J1708 ، يمكن عالية | 12 |
| 13 | 13 | J1708 ، CAN منخفضة | 13 |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 7 | 7 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 14 | 14 |
pinout (مخطط الأسلاك)يمكن أيضًا تخصيصها وفقًا لاحتياجات العملاء.
طلب
وفقًا لـ TMC (مجلس التكنولوجيا والصيانة التابع لـ ATA) الممارسة الموصى بها لتوحيد الرسائل RP1226 ، تم تجهيز بعض الشاحنات الثقيلة لعام 2019 والأحدث مثل Kenworth و Peterbilt و Volvo و Mack و Freightliner في أمريكا الشمالية بموصل ملحق في الكابينة على جانب السائق خلف اندفاعة ، بالقرب من لوحة المصهر.يمكن لمالك الشاحنة مراجعة دليل Body Builder للحصول على مزيد من المعلومات.
يجب توصيل ELD (أجهزة التسجيل الإلكتروني) أو أجهزة الاتصال عن بُعد أو غيرها من أجهزة ما بعد البيع التي تتطلب بيانات من J1939 أو CAN أو J1708 بموصل الملحقات RP1226.خلاف ذلك ، قد لا تكون التوصيلات مبررة.
إذا كان لديك جهاز به منفذ OBD2 ذي 16 سنًا وترغب في توصيله بشاحنة مزودة بموصل ملحق RP1226 ذي 14 سنًا ، فهذا الكابل ضروري.
يوجد موصل ملحق واحد فقط من طراز RP1226 في الشاحنة.إذا كنت ترغب في الاحتفاظ بموصل الملحقات RP1226 متاحًا بعد توصيل جهاز OBD2 ، فإن كابل Y المقسم هذا يعد اختيارًا جيدًا.
