تفاصيل المنتج:
شروط الدفع والشحن:
|
| J1939 مقبس أنثى: | أي ما يعادل Deutsch HD16-9-1939S-P080 | نوع المقبس الإناث J1939: | النوع 2 |
|---|---|---|---|
| الأسلاك: | 20AWG ، نحاس نقي | درجة حرارة العمل: | −25 ℃ ~ +85 ℃ |
| دبابيس أو أطراف: | من النحاس، مطلية بالنيكل أو مطلية بالذهب | مقاومة العزل: | 5M أوم دقيقة. |
| إبراز: | pt30,كابل طاقة 9 دبوس,pt 30 جهاز تسجيل إلكتروني,9 pin eld cable,pt 30 electronic logging device |
||

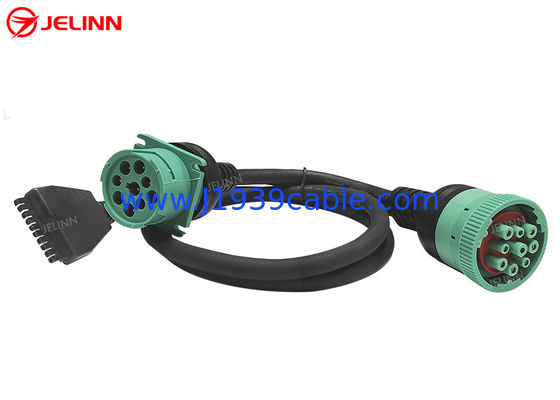

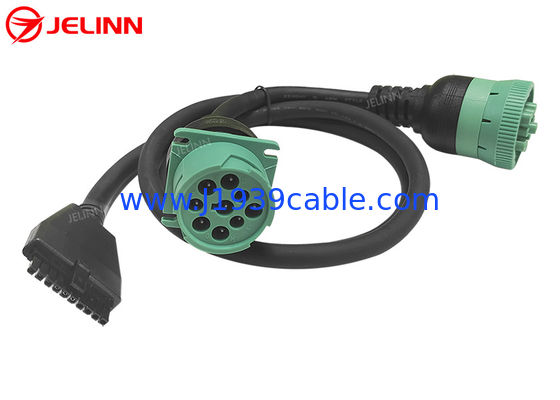

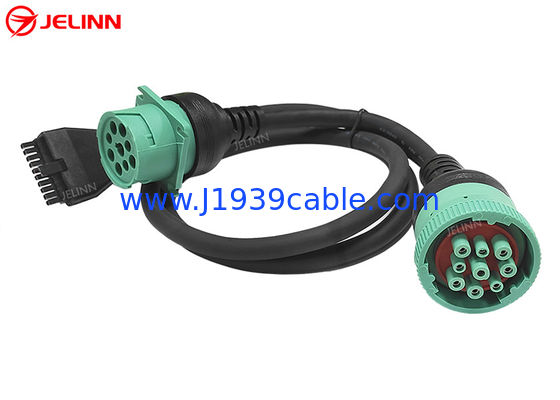

PT30 ELD 9 Pin J1939 Splitter Y كابل PT 30 جهاز تسجيل إلكتروني ثقيل
شاحنات العمل في أمريكا الشمالية
المواصفات
| J1939 المقبس الأنثوي | ما يعادل Deutsch HD16-9-1939S-P080 |
| نوع المقبس الأنثوي J1939 | النوع 2 |
| لون المقبس الأنثوي J1939 | أخضر |
| أسلاك | 20AWG، نحاس نقي |
| مادة موصل OBD2 OBDII | PA66 |
| مادة المقبس الأنثوي J1939 | PA66+ ألياف الزجاج |
| طول الكابل | مخصصة |
| تعيين الدبوس أو التقطه | مخصصة |
| عود أو محطات | من النحاس، مطلية بالنيكل أو مطلية بالذهب |
| مقاومة الاتصال | 3 أوم كحد أقصى |
| مقاومة العزل | 5M أوم دقيقة. |
| درجة حرارة العمل | -25°C ~ +85°C |
| فولتاج الاختبار | DC300V 5M ohm/10ms |
| الاختبار | الاختبار المفتوح بنسبة 100% والقصير والخطأ في الأسلاك |
| الضمان | 12 شهراً |
الـ (جي1939)ألمانيا 9-بينالمقبس الأنثوي أخضر، حقن البلاستيك المزدوج في نهاية J1939ألمانيا 9-بينالمقبس الأنثوي هو زاوية مستقيمة 90 درجة
الـألماني 9 دبوسالمقبس الأنثوي من النوع 2 ، لذلك فإن دبوس F له قطر أصغر مثل دبوس C و دبوس J. يمكن إدخال المقبس الأنثوي من النوع 2 J1939 في أوعية الذكور من النوع 1 أو 2 J1939.
وصلة OBD2 الإناث مع محطات KET التي تجعل وصلة OBD2 الإناث أكثر تحملا.
تعيين البين أو إخراج البين
بشكل عام، فإن تخصيص الدبوس أو الدبوس سيكون على هذا النحو (4 دبابيس ليتم توصيلها):
| OBD2 الإناث | الإشارة | J1939 أنثى |
| أربعة أو خمسة | الأرض | أ |
| 16 | بطارية | ب |
| 6 | J1939، CAN-H | ج |
| 14 | J1939، CAN-L | د |
أحياناًتعيين دبوس أو دبوس يمكن أن يكون أيضا مثل هذا (6 دبوسلتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى |
| أربعة أو خمسة | الأرض | أ |
| 16 | بطارية | ب |
| 6 | J1939، CAN-H | ج |
| 14 | J1939، CAN-L | د |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
أحياناًتعيين دبوس أو دبوس يمكن أن يكون أيضا مثل هذا (6 دبوسلتكون متصلة):
| OBD2 الإناث | الإشارة | J1939 أنثى |
| أربعة أو خمسة | الأرض | أ |
| 16 | بطارية | ب |
| 6 | J1939، CAN-H | ج |
| 14 | J1939، CAN-L | د |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
كابل 6 أسلاك يحتوي أيضا على الأسلاك لخطوط J1708 إذا كنت لا تحتاج أسلاك J1708،من الأفضل عدم توصيلهم لأن الخطوط المضافة يمكن أن تتداخل مع عمل بعض أجهزة تتبع GPS.
ويمكن أيضا تخصيص تعيين دبوس أو دبوس حسب احتياجاتك.
التطبيق
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)يتم توصيل خطوط البيانات J1939 +/- إلى خطوط CAN +/- ، ويتم توصيل خطوط الكهرباء والأرضية أيضًا.
التطبيق الشائع هو ربطأجهزة تكنولوجيا الاتصالات، وإدارة الأسطول أو الشاحنات مثل:أجهزة تعقب GPS للسيارات التجارية الثقيلة التي تحتوي على عدادات دويتش مستديرة ذات 9 أقلام. يتم توصيل خطوط الكهرباء بشكل مناسب لتوفير الطاقة إلى جهاز التتبع.
هذا الكابل سيسمح أيضا أداة مسح OBD2 أوقارئ شفرة خطأ(مع البرمجيات المناسبة) للاتصال بموصول J1939 الدائري. ضع في اعتبارك أن معظم برامج ومسحات OBD2 تستند إلى قراءة PID ، والتي هي معايير واحدة.J1939 هو بروتوكول مبني على PGN، حيث تحتوي كل PGN على العديد من المعلمات. يجب أن تكون أداة المسح الخاصة بك قادرة على التعامل مع PGNs إذا كان للعمل مع هذا الكابل.
